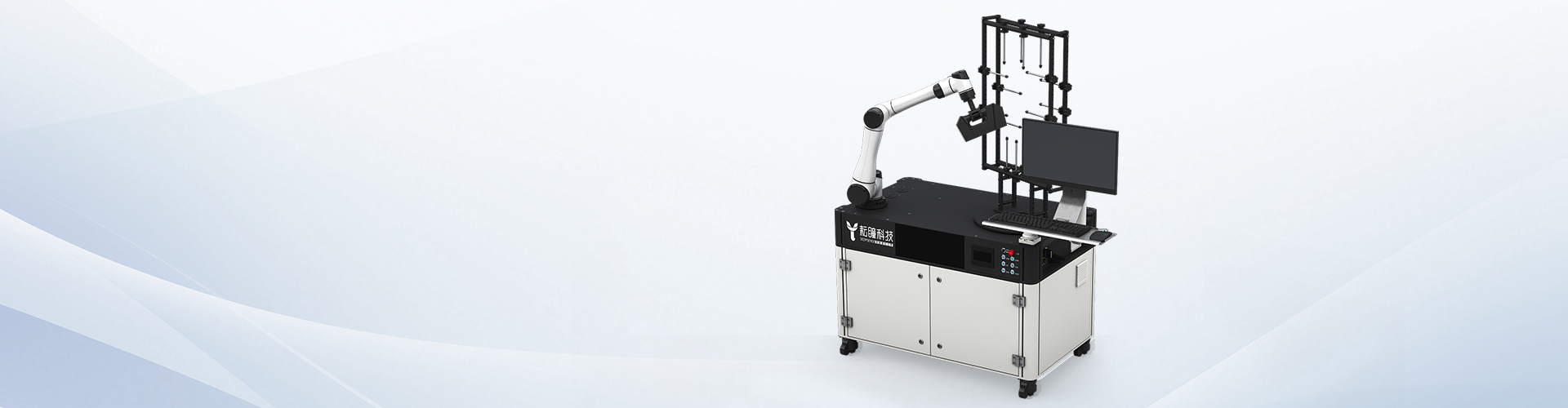

YT-DM 100 转台式三维柔性测量系统

产品介绍 PRODUCT INTRODUCTION

YT-DM 100 转台式三维柔性测量系统是一款标准的三维测量装备,采用高精度三维激光扫描仪、柔性机器人、转台及自研的 DS-Inspector 三维测量数据分析工业软件构成一整套标准的三维柔性测量系统。该产品主要适用于<2m 尺寸范围零部件检测,测 量精度高、效率高,可测产品类型广。

功能模块 FUNCTIONAL MODULE

自动化控制模块


测量传感器控制
硬件执行机构控制

标定/定位模块


测量设备标定
工件定位

规划与仿真


测量轨迹规划
过程/可达性仿真
测量覆盖率仿真
测量数据质量仿真

数据分析


尺寸分析、偏差分析、形位公差分析、拟实装配分析、加工余量分析、测量报告

产品参数 PRODUCT PARAMETERS

测量尺寸
0-2.0m
局部测量精度
最高优于0.01mm(可配置蓝光测量模组)
整体测量精度(配合摄影测量系统)
优于0.05mm
测量分析效率
自动化
扫描速率
1,900,000次/秒

核心优势 CORE ADVANTAGES

自动化测量
自动化标定
自动化分析
微米级测量精度

应用场景 APPLICATION SCENARIOS

零件焊接引导

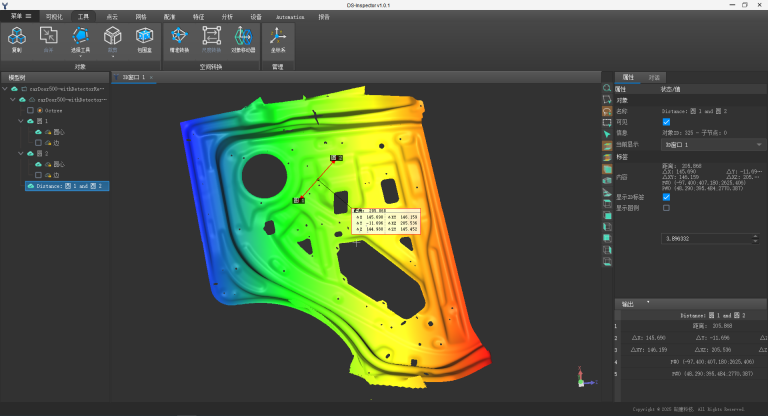

汽车车门冲压件测量

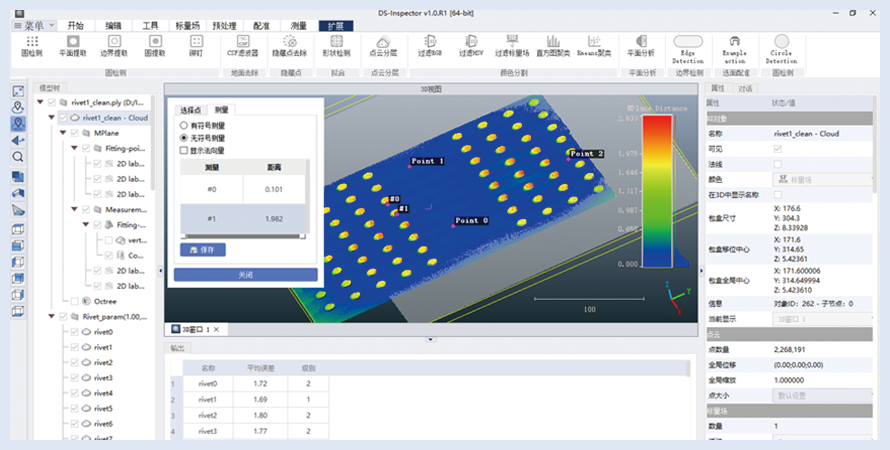

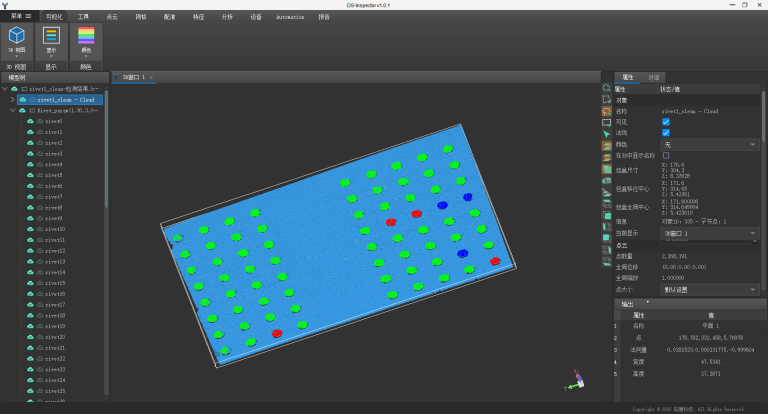

FJ铆钉检测

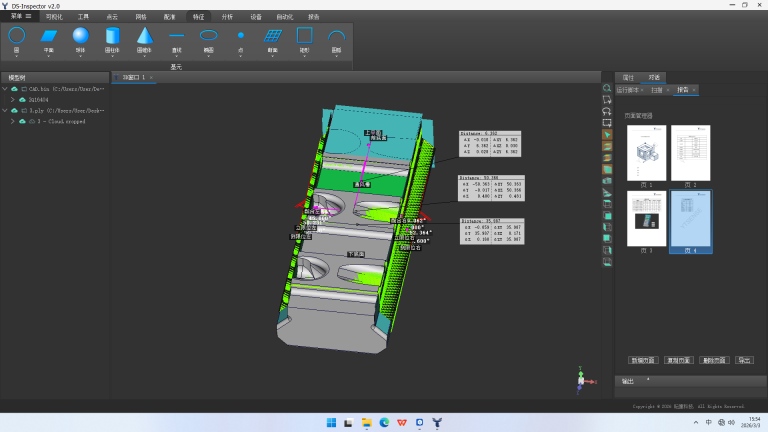

槽楔轮廓尺寸测量
